Вертикальные швы — одна из ключевых зон риска для проникновения влаги в конструкцию. Неправильная или неполноценная герметизация таких швов часто становится причиной протечек, ускоренной коррозии арматуры и постепенного разрушения бетона. В данной статье мы рассмотрим основные типы вертикальных швов, требующих гидроизоляции, а также проанализируем, какими методами можно защитить конструкции на этапе возведения и в период эксплуатации. Особое внимание уделим способам инъекционной герметизации и рекомендациям по применению специальных материалов, предназначенных для вертикальных деформационных швов.



Какие виды вертикальных швов, требуют гидроизоляции?



При возведении монолитных или сборных сооружений нередко возникают вертикальные швы, требующие качественной герметизации. Протечки в этих местах приводят к сырости, промерзанию и постепенно могут разрушить конструкцию. Ниже рассмотрим типовые виды таких швов.



Холодный шов

Технология гидроизоляции вертикальных швов



Холодный шов возникает в местах, где первый слой бетона успел схватиться или затвердеть, прежде чем началась заливка следующего слоя. Такое может произойти при вынужденной остановке бетонных работ или из-за большого интервала между бетонированием отдельных участков. В результате поверхность затвердевшего бетона не способна качественно «сцепиться» со свежим слоем, и в этой зоне формируется уязвимый стык. При отсутствии гидроизоляции шов становится идеальным путём для проникновения влаги, что особенно критично в фундаментах и стенах подвалов.



Вертикальный шов бетонирования

вертикальный шов бетонирования



Вертикальный шов бетонирования образуется при технологическом делении конструкции на блоки заливки. В монолитном строительстве часто невозможно подать весь объём бетона за один раз, поэтому швы формируют заранее, чтобы обеспечить удобство и контроль за качеством укладки. Если такой шов герметизирован неправильно, вода по капиллярам и микротрещинам способна просачиваться вглубь, вызывая коррозию арматуры, появление плесени и нарушение целостности бетона. Надёжная гидроизоляция этих участков — залог долгой службы сооружения.



Вертикальный деформационный шов

Технология гидроизоляции вертикальных швов

Деформационные швы закладывают в конструкцию специально, чтобы компенсировать подвижки, возникающие из-за перепадов температур, усадки или неравномерной нагрузки на фундамент. В вертикальном положении такие швы встречаются в стенах и колоннах, которые могут слегка изменять свои размеры под воздействием внешних факторов. Если не защитить деформационный шов от влаги, вода может проникать внутрь и приводить к сырости, а также ускорять физические и химические процессы, разрушающие материал.

Подробнее о герметизации деформационных швов, вы можете прочитать в статье – «Гидроизоляция деформационных швов: технология герметизации и материалы для различных узлов»



Технология гидроизоляции вертикальных швов в процессе заливки бетона



В ходе возведения бетонной конструкции необходимо заранее продумать герметизацию стыков, чтобы избежать последующих проблем с проникновением влаги. Существуют два основных подхода к защите таких швов. Первый — это установка гидрошпонок: специальные эластичные профили, которые закладываются в монолит при формировании шва и препятствуют движению воды. Второй — использование бентонитового шнура, способного набухать при контакте с влагой и заполнять собой все зазоры. Эти методы можно комбинировать или выбирать отдельно в зависимости от условий строительства и конструкции.



Гидроизоляция с использованием гидрошпонок

Технология гидроизоляции вертикальных швов

Что такое гидрошпонка ?

Гидрошпонка — это гибкий профиль, изготовленный из эластомерных материалов (ПВХ, термоэластопласт, резина). Она предназначена для разделения и герметизации стыков: в месте заливки бетона гидрошпонка располагается таким образом, чтобы вода не могла просочиться через шов. Профили бывают различных форм (Т-образные, U-образные, плоские и др.) и оснащены уплотнительными рёбрами.

Как правильно её устанавливать?

  1. Определить тип и размер: выберите профиль гидрошпонки в зависимости от гидростатического давления и толщины конструкции.
  2. Разметка места монтажа: если это вертикальный шов, шпонка крепится по всей высоте стыка. Важно предусмотреть места для соединения верхних и нижних элементов.
  3. Закладка в опалубку или на арматурный каркас: гидрошпонка должна располагаться по центру шва. Её фиксируют специальными зажимами или проволокой, чтобы избежать смещения при заливке.
  4. Стыкование профилей: участки шпонки соединяют сваркой (горячим воздухом) или клеевыми составами, формируя непрерывный контур.
  5. Заливка бетона: при подаче смеси внимательно контролируют положение шпонки. Смесь уплотняют вибратором так, чтобы в зоне шва не образовалось пустот.
  6. Контроль качества: после снятия опалубки проверяют герметичность и положение шпонки, при необходимости устраняют мелкие дефекты (например, локально заделывают микротрещины вокруг профиля).



Гидроизоляция с использованием набухающего бентонитового шнура

Бентонитовый шнур со свойствами расширения

Что такое набухающий бентонитовый шнур?
Это гибкий уплотнительный элемент, изготовленный на основе бентонитовой глины. При контакте с влагой она может увеличиваться в объёме в несколько раз, заполняя зазоры и трещины в шве. Такой самоуплотняющийся эффект делает бентонитовый шнур отличным решением для герметизации вертикальных швов, особенно при высоком уровне грунтовых вод.

Как правильно его устанавливать?

  1. Подготовка поверхности: очистите место будущего шва от пыли, рыхлого бетона и остатков опалубочных масел.
  2. Выбор сечения шнура: учитывайте ширину шва и гидростатическое давление. Чем больше предполагаемое давление воды, тем толще должен быть шнур.
  3. Фиксация: уложите шнур строго по центру вертикального стыка. Для крепления применяют клеевые составы или механические скобы. Важно избежать смещения при дальнейших работах.
  4. Соединение концов: шнуры укладывают внахлёст (примерно на 3–5 см). Не допускайте щелей и перерывов в линии шнура.
  5. Защита от преждевременного намокания: при угрозе попадания воды шнур укрывают плёнкой, чтобы он не начал набухать до заливки бетона.
  6. Заливка бетона: или заделка ремонтным раствором (если это ремонт существующего стыка). В случае монолитного бетонирования бентонитовый шнур оказывается внутри, и при контакте с влагой разбухает, устраняя любые пути для проникновения воды.



Технология гидроизоляции вертикальных швов в процессе эксплуатации

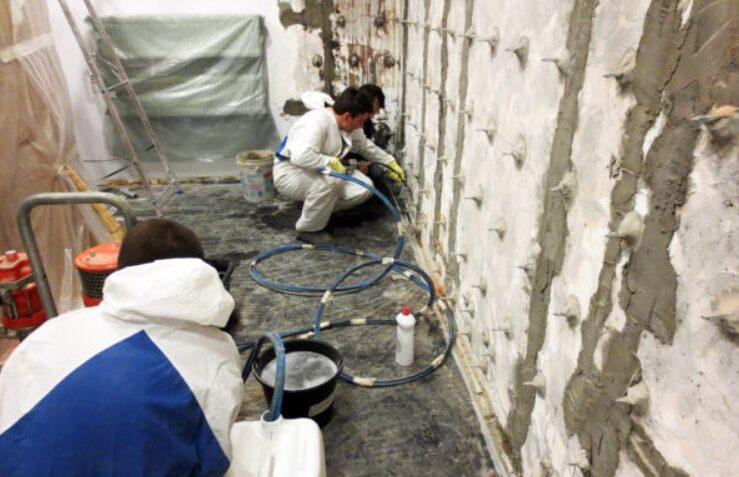

Со временем, когда конструкция уже набрала прочность, могут возникнуть трещины или дефекты в зоне шва, а также в местах сопряжения разных элементов. В таких ситуациях эффективным методом считается инъекционная гидроизоляция. Её принцип заключается в закачке состава (полиуретанового, акрилатного или иного) под давлением в толщу шва, где он заполняет все пустоты и надёжно блокирует доступ влаге. В отличие от поверхностных методов (например, гидропломб), инъекция способна проникнуть вглубь шва, обеспечивая полную герметизацию.



Что такое инъекционный метод гидроизоляции?

Технология гидроизоляции вертикальных швов



Инъекционная гидроизоляция — это метод, при котором специальные смолы или гели вводят под давлением в трещины и швы. Состав заполняет пустоты, вступает в реакцию (с влагой или затвердевает со временем) и блокирует проникновение воды. Этот способ отлично подходит для ремонта проблемных участков, в том числе в вертикальном положении.



Пошаговая инструкция по применению инъекционного метода гидроизоляции швов

  1. Диагностика
    • Определите точные места протечек или подозрительных участков шва.
    • Выполните визуальный осмотр, при необходимости примените специальные тесты (например, измерение влажности).
  1. Разметка и сверление
    • Составьте схему отверстий (шпуров), ориентируясь на протяжённость и характер шва.
    • Сверлите отверстия под углом 45° или перпендикулярно, выдерживая шаг 10–20 см (зависит от ширины трещин).
  1. Монтаж пакеров
    • Вставьте пакеры (инъекторы) в отверстия. Фиксируйте их с помощью механических или химических анкерных составов, чтобы исключить утечку раствора.
  1. Подготовка раствора
    • Смешайте компоненты (полиуретан, акрилатный гель или эпоксид) по инструкции.
    • Учитывайте время жизни состава, чтобы успеть закачать его до начала схватывания.
  1. Инъекция состава
    • Используйте насос. Начинайте подачу раствора с нижних (или самых дальних) пакеров.
    • Как только состав появится в соседнем пакере или на поверхности, перекройте текущий пакер и перейдите к следующему.
  1. Полимеризация
    • Дождитесь полной реакции состава (от нескольких минут до нескольких часов).
    • При необходимости повторите инъекцию, если остаются незаполненные полости.
  1. Завершение работ
    • Снимите пакеры, заделайте отверстия ремонтным составом.
    • Проверьте результат на предмет новых протечек. При необходимости выполните дополнительные действия (повторная закачка или шпатлёвка).

Подробнее об инъекционной гидроизоляции вы можете прочитать в следующих статьях:

Технология гидроизоляции вертикальных деформационных швов в процессе эксплуатации



Если речь идёт о вертикальных деформационных швах, кроме инъекционного заполнения их глубинной полости, часто прибегают к монтажу специальных лент, рассчитанных на подвижки конструкций. Такие ленты приклеиваются к двум краям шва с оставлением «петли» или провиса, позволяющего компенсировать расширение и сжатие без разрывов.

На практике, помимо инъекций (например, составами HydroInject от немецкой фирмы HYDRO), можно использовать системы типа Sikadur Combiflex, которые представляют собой эластичную ленту и двухкомпонентный клеевой состав. Ленту прикладывают к краям шва на всю высоту, предварительно загрунтовав и выровняв поверхность. Клей обеспечивает надёжное соединение, а сама лента способна выдерживать деформации без потери герметичности. Важно оставить небольшой зазор или петлю по центру шва, чтобы лента могла растягиваться при движениях конструкции.

Таким образом, комплексный подход к гидроизоляции вертикальных деформационных швов — это сочетание инъекционного метода (для устранения внутренних дефектов) и применения специальных лент (для компенсации подвижек и дополнительной герметизации). Такой вариант надёжно защищает сооружение от проникновения воды при динамических нагрузках и значительных сезонных изменениях размеров конструкций.
